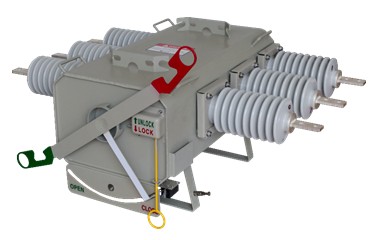

Tổng quan:
Công tắc ngắt tải cho các đường dây trên không được chia thành SF6 hoặc loại cách điện rắn tùy thuộc vào phương pháp cách điện. Ngoài ra, nó được chia thành loại cơ giới (hoạt động bằng tín hiệu điện) và loại thủ công (được vận hành bởi người vận hành).
Motorized LBS được trang bị cảm biến điện áp và dòng điện để giám sát các mạng phân phối.
LBS được cấu trúc để được vận hành bởi một trình điều khiển với một lò xo duy nhất và có thời gian đóng mở liên tục.
Đối với loại cách điện SF6, các vật liệu có đặc tính điện tuyệt vời được sử dụng tại điểm tiếp xúc loại hoa tulip, và do đó, các đặc tính vận hành cơ và điện cao, và độ ổn định đạt được.
Thông số kỹ thuật:
Điện áp | 11kV | 24kV | 36kV |
Tiêu chuẩn áp dụng | IEC60265-1, or IEC62271-103 | ||
Điện áp định mức (kV) | 17.5 | 25.8 | 36 |
Đánh giá hiện hành (A) | 630 | 630 | 630 |
Tần số định mức (Hz) | 60/50 | 60/50 | 60/50 |
Xếp hạng thời gian ngắn (kA) | 16, 1sec | 16, 1sec | 16, 1sec |
Xếp hạng hiện tại (kAp)) | 41.6 | 41.6 | 41.6 |
Điện áp định mức chịu được điện áp (kV) | 50 | 60 | 70 |
Impulse withstand Voltage(kV) | 110 | 150 | 170 |
Cơ chế hoạt động | Motorized | ||
Cách điện trung bình | SF6 gas | ||
Vật liệu Bushing | Porcelain/Polymer |
Chức năng chính
Có thể mở / đóng đối với tiếp điểm chính bằng điện hoặc bằng tay.
Bình tích hợp sẵn các cảm biến điện áp để đo điện áp của từng pha phía nguồn và phía tải.
Trên mỗi pha, cảm biến đo dòng điện được tích hợp sẵn trong bình.

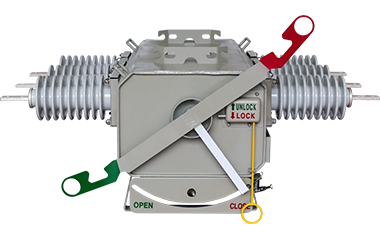

Chỉ báo vị trí cho biết vị trí tiếp xúc chính
Đối với loại cách nhiệt bằng khí, trạng thái áp suất khí được hiển thị trên chỉ báo. Khi gas thấp xảy ra, tất cả các hoạt động điện và cơ học trên LBS đều bị ức chế.
Tất cả các hoạt động trên LBS có thể bị hạn chế thông qua thiết bị khóa.
Cần điều hành được cung cấp để vận hành LBS bằng cách sử dụng thanh móc.
LBS và Điều khiển được kết nối thông qua một cáp duy nhất.
Tiếp điểm phụ bổ sung được cung cấp cho vị trí tiếp điểm chính.
Thiết bị phát ra khí được cung cấp để ngăn chặn các vụ nổ khi xảy ra hồ quang bên trong.
Khung hoặc giá đỡ lắp đặt được cung cấp để cho phép gắn các cực đơn / đôi hoặc khung.
Các ứng dụng
Sử dụng làm Công tắc để thực hiện và ngắt các tải thấp hơn mức đánh giá tại đường trục.
Được lắp đặt với Recloser, sử dụng làm Công tắc để thực hiện chức năng phân đoạn tại đường trục và đường nhánh, hoặc khách hàng ở đầu đường dây.
Sử dụng làm công tắc chuyển mạch tải để duy trì chất lượng điện tại điểm của đường dây nhánh hoặc khách hàng
Sử dụng làm Công tắc để kết nối hai đường tại điểm thường mở. Công tắc này là mạng vòng hở, nhưng được áp dụng cho mạng xuyên tâm, có nguồn thay thế.
